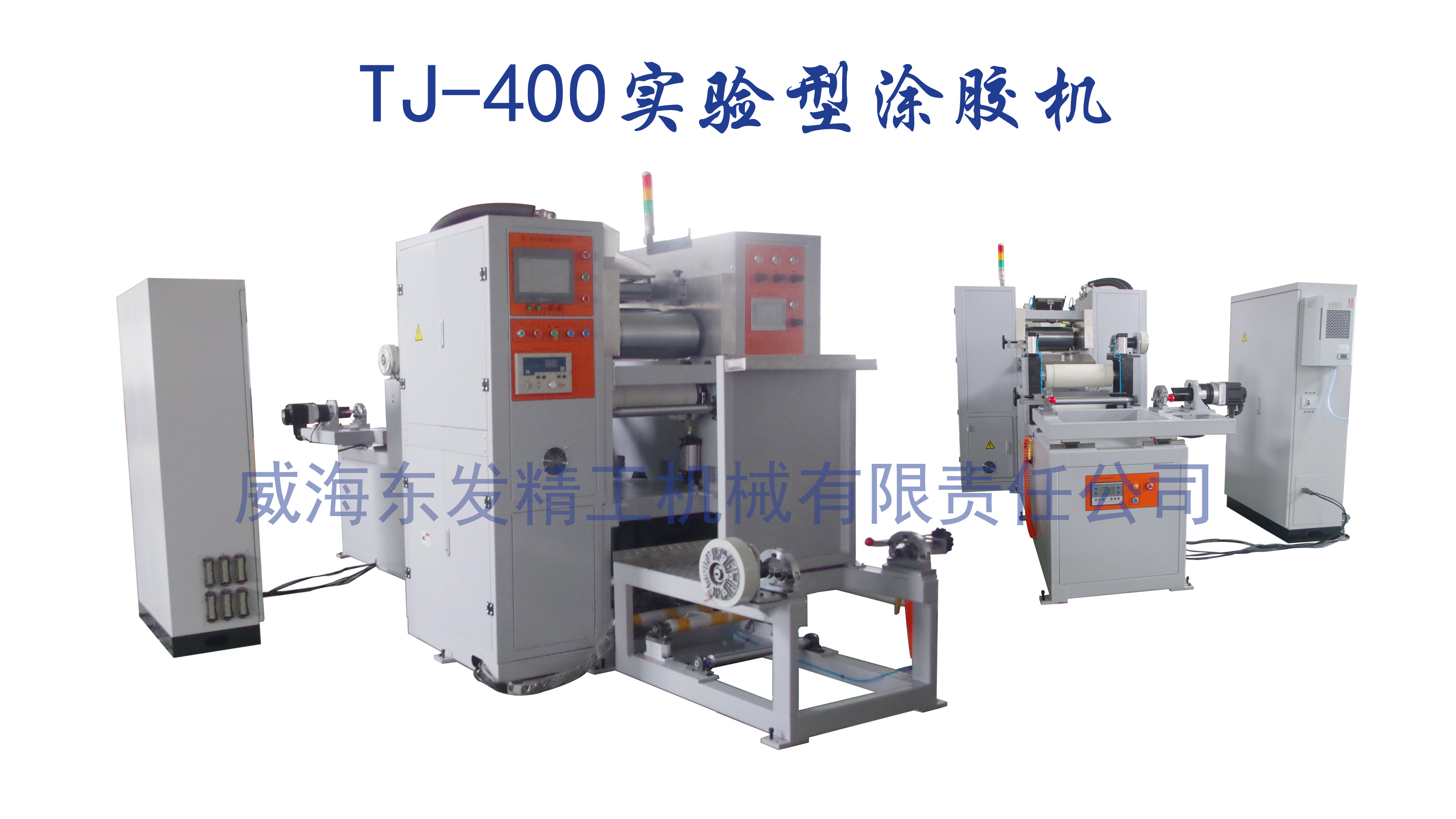

TJ-400试验型涂胶机

产品参数

1、涂布最大有效宽度:400mm

2、生产速度:1-30m/min

3、涂胶范围:8g/m2 -----100g/ 8g-40g/㎡之间克重精度±1g40g-100g/㎡之间克重精度±2g

4、涂胶钢辊辊面尺寸:φ215x460mm

5、涂胶钢辊圆跳动公差:≤±0.002mm(辊筒在恒温75 ℃的情况下)

6、涂胶橡胶辊辊面尺寸:φ160x430mm,辊面材质为高弹硅胶

7、温度控制精度:±l

8、收放卷纸筒内径:Φ76

9、收放卷最大直径:Φ550

10、电子纠偏精度:±1mm

11、电源:AC380V±5% 50HZ

12、总装机功率:30KW

13、设备重量:约6000 kg


咨询电话:0631-5256148

适用于科研机构、实验室对小布幅预浸料的树脂涂胶工序。

1、整机采用人机界面,操作简单直观,大尺寸触摸屏,可对各辊筒的速度、各辊筒的速度、涂胶部份温度、冷却水温度、生产米数、速度、各辊筒的运行状态等均进行调整及监控,同时具备完善的报警系统。

2、精准的间隙控制系统,采用日本三丰间隙传感器,间隙控制精度≤0.001mm。

3、采用新型的在线熔胶系统,分为两步快速熔胶,熔胶速度可达20M/M,实现在线熔胶。

4、收卷、放卷带自动纠偏,纠偏精度±1mm。

5、可配备测厚仪,可在线精确测量树脂层的厚度,检测稳定、可靠。系统通过扫描式探头,测量树脂层厚度,并以曲线方式实时显示,并可设定上下限警报,无需停机。

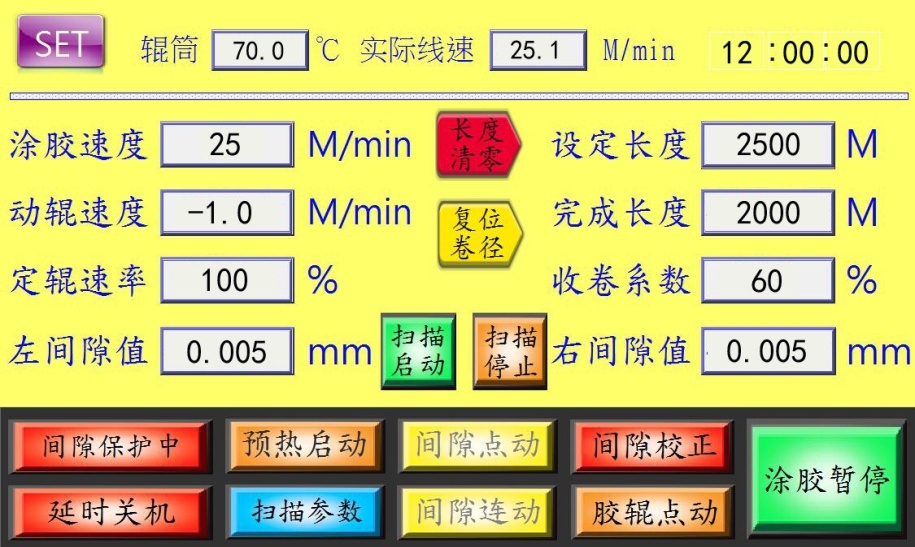

主控界面

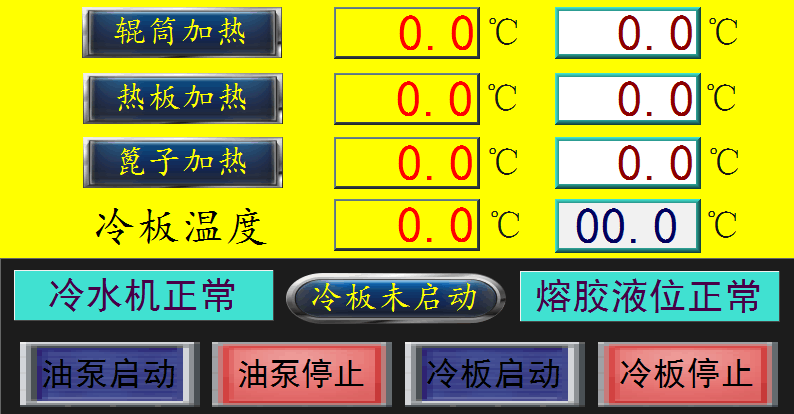

温度控制界面

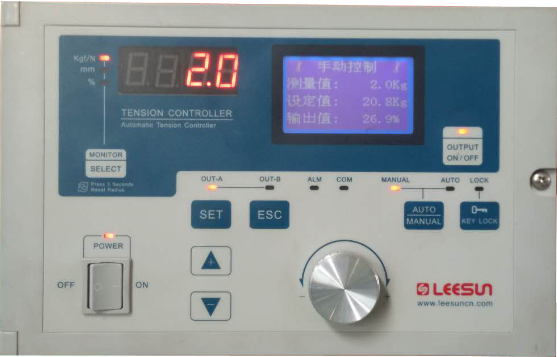

张力控制系统
